NEXiS® CS5G / CS1000挤出控制器
特性
- 为线缆绝缘挤出线上绝缘厚度提供PI控制。
- 博腾产品先进的生产线控制软件蓬勃发展，在NEXiS® CS5系统中发挥了重要的作用，而这种电脑控制着NEXiS® CS1000-S或 NEXiS® CS1000-T控制器单元。
- 可控制单机单线挤出或绞盘的驱动器（NEXiS® CS1000-S）或双机双线挤出（NEXiS® CS1000-T）的生产线（例如用于尼龙护套、PVC绝缘的THWN或THHN线缆）。
- NEXiS® CS1000-S控制器可从最多3个DG测径仪接收直径测量数据；NEXiS® CS1000-T控制器可从最多6个DG测径仪接收直径测量数据。
- 独立设置公差、收缩率、警报功能和速度输入。
- 高度灵活且可定制控制的解决方案，几乎适用于任何挤出工艺。
- 与博腾产品的InteliSENS® SL及SLR系列测速测长仪无缝对接，用来测量线速度。
- 与博腾产品的InteliSENS® DG系列测径仪无缝对接，用来测量绝缘直径。

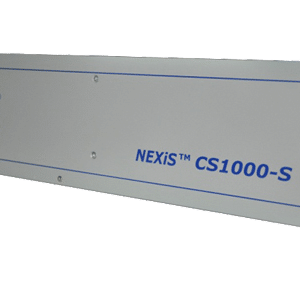

- 封装在19英寸机架安装的机箱中。
介绍
NEXiS® CS5G系列控制器用于电线绝缘或其他挤出生产线。
NEXiS® CS5G系统包括一台NEXiS® CS5G触摸屏，连接到NEXiS® CS1000-S（挤出机或绞盘驱动器）或 NEXiS® CS1000-T（双挤出机）控制器。NEXiS® CS5G是一个复杂的用户界面，用于配置和监控NEXiS® CS1000控制器。
NEXiS® CS1000控制器与博腾产品的测径仪和测速测长仪连接，分别用来测量绝缘直径和线速度。这些测值随后输入到PI反馈控制器中，该控制器的全隔离浮动输出可用来控制绝缘挤出机或绞盘的驱动。
如此便可通过NEXiS® CS1000控制器主动控制绝缘直径并使其保持在公差范围内。
变量
| 变量 | 说明 |
|---|---|
| NEXiS® CS5G + CS1000-S | 单通道控制器支持一个PI反馈控制输出和最多3个DG测径仪。 |
| NEXiS® CS5G + CS1000-T | 双通道控制器支持两个PI反馈控制输出和最多6个DG测径仪。 |
技术规范
NEXiS® CS5G 触摸屏个人电脑
| 显示屏 | 17英寸彩色图形触摸式显示屏 |
NEXiS® CS1000-S 控制器
| 串行通信 | RS232 | USB | CANbus - （可最多连接3个DG系列测径仪） | |||
| 线速度输入 | 模拟 | 两个输入可用于0至10V和0至50V模拟线速度信号；终端用户自行定标 | ||||
| 脉冲 | 两个输入可用于0至3V和0至10V脉冲线速度信号；最大频率250千赫；终端用户自行定标。 | |||||
| 4×继电器触点输出 | 功能（终端用户配置） | 测径仪OK | SSFD探测到的缺陷 | X或Y轴超容差上限 | X或Y轴超容差下限 | |
| X轴超容差上限 | X轴超容差下限 | Y轴超容差上限 | Y轴超容差下限 | |||
| 电气 | 最高电压 | 50VDC / 30VAC | ||||
| 最大电流 | 500mA | |||||
| 导通电阻 (@ 100mA) | < 0.1Ω | |||||
| 断开电阻 | > 10 MΩ | |||||
| 模拟输出1 | 功能（终端用户配置） | ØX | ØXY | |||
| 电气 | 输出电压范围 | 0V to +10V | ||||
| 最大输出电流 | 2mA | |||||
| 分辨率 | 16-bit | |||||
| 输出电压由终端用户自行定标。 | ||||||
| 模拟输出2 | 功能（终端用户配置） | ØY | 平均误差 | |||
| 电气 | 输出电压范围 | ØY: 0V to +10V | ||||
| 平均误差：-10V～ +10V | ||||||
| 最大输出电流 | 2mA | |||||
| 分辨率 | 16-bit | |||||
| 输出电压由终端用户自行定标。 | ||||||
| 控制算法 | 先进的控制算法（ACA） | |||||
| SPC | 图解直方图 | Cp | Cpk | |||
| SPC 控制 | 统计过程控制：最大限度减少绝缘材料消耗同时保持绝缘直径公差。 | |||||
| FFT | 快速傅立叶变换：显示振幅与周期性直径变化频率的关系。 | |||||
| SSFD | 单扫描缺陷检测：探测包块和瓶颈缺陷。 | |||||
| 预设值 | 标称直径 | +容差 | -容差 | +缺陷（包块） | -缺陷（瓶颈） | |
| 产品配方 | 可将50组产品预设存储在内存中，便于快速调用。 | |||||
| 统计 | 平均直径 | 标准偏差（σ） | 最大直径 | 最小直径 | ||
| 技术规范 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 电源电压（均方根） | 84 | 264 | VAC | |
| 电源频率 | 47 | 440 | Hz | |
| 电源电流（均方根） | 1 | A | ||
| 耗电 | 35 | W | ||
| 环境温度 | 5 | 45 | °C | |
| 41 | 113 | °F | ||
| 相对湿度 @ 38℃/105℉ | 90 | % | ||
| 防护级别（IP） | IP50 | - | ||
| PI控制器输出电压 | -10 | 10 | V | |
| PI控制器输出电流 | 10 | mA | ||
| PI控制器输出电阻 | 10 | Ω | ||
| PI控制器分辨率 | 12 | bit |
