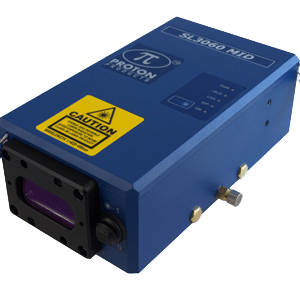

InteliSENS® SL-MID 系列
速度与长度测量仪
博腾产品的InteliSENS® SL-MID系列非接触式单向测速测长仪几乎可在任何生产环境中提供极其精确的速度和长度测量，且通过了英国/0126/0089认证（证书号：英国/0126/0089），用来测量运往欧洲市场产品的装运总长（欧盟指令2014/32/欧盟2004/22/欧共体）。
凡线缆、网状产品、纺织和无纺材料、纸张、塑料薄膜、胶带、建筑材料、地板材料和贴标等生产工艺，均可采用激光多普勒方法进行测量。
特性
- 与接触轮/滚轮系统相比，非接触式、高速、固态激光测速测长仪无滑动、漂移或机械磨损，维修大大减少。
- 单向测速测长。
- 符合欧盟1级MID精度（0.125%）。
- 欧盟MID认证 （证书号：UK/0126/0089），用来测量运往欧洲市场产品的装运总长（欧盟指令2014/32/欧盟2004/22/欧共体）。
- 符合欧盟MID标准90天数据记录的容量。
- PROFIBUS工业通信总线作为标配。
- AiG2-MID接口显示单元作为标配。
- 配有备选经欧盟MID认证的前进/后退滚轮，用来检测双向生产线的方向。
- 备选外置打印机可用来批量印单。
介绍
博腾产品的InteliSENS® SL-MID系列非接触式单向测速测长仪几乎可在任何生产环境中提供极其精确的速度和长度测量，且通过了英国/0126/0089认证（证书号：UK/0126/0089），用来测量运往欧洲市场产品的装运总长（欧盟指令2014/32/欧盟2004/22/欧共体）。
凡线缆、网状产品、纺织和无纺材料、纸张、塑料薄膜、胶带、建筑材料、地板材料和贴标等生产工艺，均可采用激光多普勒方法进行测量。
这种对切割长度精度要求极高的工艺得益于防滑和高精度激光测量技术的应用，该技术消除了产品“过长”引起的赔本或“过短”引起的索赔，减少了废料、增加了正常运行时间、提高了材料产量。
SL-MID系列测速测长仪非常省钱，它直接取代了传统问题不断、高维修的接触轮/滚轮式设备，且非常易于安装和操作，各种不同的工业标准通信接口均可与生产线控制器（如PLC）方便地集成为一体。
SL-MID系列测速测长仪用一种由两束激光相交产生的光干涉条纹照射被物测表面。明暗交替的干涉条纹对物体散射的光进行调频，其速率与物体速度成正比。这种散射光由光电二极管检测，电信号经数字处理后确定出频率和速度，再对速度测值进行随时间变化的积分来计算物体的长度。
工作原理 — 激光表面速度计
博腾产品的InteliSENS® SL-MID系列测速测长仪用一种由两束激光相交产生的光干涉条纹照射被物测表面。明暗交替的干涉条纹对物体散射的光进行调频，其速率与物体速度成正比。这种散射光由光电二极管检测，电信号经数字处理后确定出频率和速度，再对速度测值进行随时间变化的积分来计算物体的长度。
技术规范
| 型号 | SL3060-MID | 单位 |
|---|---|---|
| 隔距 | 300 | mm |
| 景深 | 60 | mm |
| 最低速度 | 0.2 | m/min |
| 最高速度 | 5000 | m/min |
| 最小单次长度测量 | 10 | m |
| 刻度间隔 | 1 | mm |
| 精度级别 | 1 | - |
| 技术规范 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|
| 精度 | 0.125 | % | ||
| 加速度 | 500 | m/s2 | ||
| 内部测量速率 | 100 | kHz | ||
| 测值输出间隔 | 40 | µs | ||
| 激光光斑直径 | 3 | mm | ||
| 工作温度 | 5 | 45 | °C | |
| 环境级别 | IP67 | - | ||
| 重量 | 3 | kg | ||
| 长度 | 230 | mm | ||
| 宽度 | 130 | mm | ||
| 高度 | 75 | mm | ||
| 电源 | 15 | 24 | 25 | VDC |
| 耗电 | 20 | W |
*仅在测量对象位于景深中心 20%内有效。
| 测量单位 | 速度 | 米/分钟 | |||
| 长度 | 米 | ||||
| 激光安全控制输入 | 激光 | 外部闭合SPST触点使能激光二极管。 | |||
| 快门 | 外部闭合SPST触点打开激光快门。 | ||||
| 2×逻辑输入 | 电气 | 最大输入电压：+24Vdc | |||
| 功能 | 方向 | 长度归零 | 卷盘端头（触发打印输出） | 卷盘端头（触发打印输出） | |
| 3×继电器输出 | 电气 | 隔离，浮动继电器触点 | |||
| 最高电压：50Vdc | 最大电流：0.5A | ||||
| 功能 | 测速仪故障 | 预设长度1 | 预设长度2 | ||
| 2×脉冲输出 | 电气 | 光隔离差分对 | |||
| 输出电压：5V或用户提供（最高24 V） | |||||
| 最高频率：250kHz | |||||
| 功能 | 正交（1000脉冲/m） | 指数（1脉冲/分钟） | |||

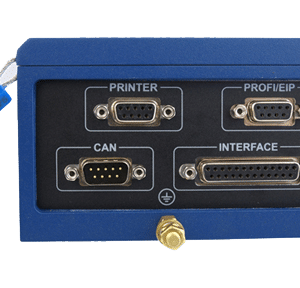

| CANbus通信总线 | 与一个博腾产品的AiG2-MID接口显示单元连接。 | ||||
| 串行通信 | RS-232打印机端口 | ||||
| 工业总线通信 | PROFIBUS | ||||
| 选项 | MID认证的前进/后退滚轮，用来检测方向。 | ||||
| 批量印单的外置打印机。 | |||||
