速度与长度测量仪

InteliSENS® SLR-i4 非接触式速度和长度测量仪是“卷对卷”或“定长切割”工艺中平面产品的理想选择。 纸张、薄膜、铝箔、机织织物、无纺布、纺织品、屋顶、壁板、石膏板只是其中的几个例子。 速度测量对驱动控制至关重要或长度测量对产品质量至关重要的应用将受益于激光多普勒速度和长度测量精度的提高。

SLR-i4 智能传感器专注于连接性,具有 32 位通信功能,预装了 Profibus、Profinet 和以太网工业协议,用于您的 PLC 连接。 Modbus、OPC-UA、RS232、RS485 和 WiFi 为您的工业 4.0 解决方案提供了广泛的数字通信。

  • 无活动部件,提高可靠性和 MTBF
  • 被测产品不打滑、不磨损、无接触
  • 令人难以置信的小且易于安装
  • 配备行业标准通信接口,可轻松与 PLC 和生产线设备集成。
  • 脉冲输出,如您的编码器
  • 工业 4.0 数据通信

规格参数

 SLR 1525-i4SLR 3060-i4SLR 6060-i4
测量距离150mm
5.9”
300mm
11.8”
600mm
23.6”
景深25mm
1”
60mm
2.4”
60mm
2.4”
最低速度0 m/min
0 ft/min
0 m/min
0 ft/min

0 m/min
0 ft/min

最大速度2000 m/min
6562 ft/min
3000 m/min
9842 ft/min
3000 m/min
9842 ft/min

准确性

出厂校准至优于 0.05%。
0.02% 的重复性

测量

最大加速度 1000m/s2 (3280ft/s2)
测量速率高达 25,000/秒

单位

速度测量可选择 m/min、ft/min、yd/min
长度测量可选 m, ft, inch, yd

工作模式

正常(连续长度),批量长度

物体检测

自动检测对象存在

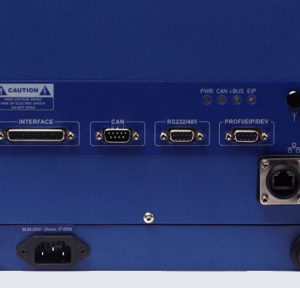

接口配置

Pulse Outputs x 3

默认输出 5vdc 或用户输入到 24vdc
最大最大频率 1MHz 脉冲速率可选 - 脉冲/米或
仪表/脉冲可配置为 6 个单端或 3 个正交或 3 个差分。
与测头不隔离,光电与 PSU-BOB i4 隔离

Logic Input x 2

最大输入电压 24Vdc
2 x 固定逻辑输入 - 激光启用和快门启用
3 个可选逻辑输入 - 反向、长度复位、显示保持、速度保持、总长度复位、卷轴末端

Relay Outputs x 3

最大电压 30Vdc,电流 100mA。
N 沟道 MOSFET 下拉(用于连接到用户提供的隔离继电器)
1 x 固定逻辑输出 - 快门状态
3 x 可选逻辑输出 - Gauge Ok、测量速度、预设长度 1、预设
长度 2,良好读数低,检测到物体,仪表热。

Relay Outputs x 3

RS232 MODBUS RTU、PROTON ASCII 码或标签打印机
USB 使用 RS232 - USB 转换器电缆
RS485 MODBUS RTU,PROTON ASCII 码(不适用于 PROFIBUS)

Relay Outputs x 3

连接 CDi4 显示器

Relay Outputs x 3

以太网可在 OPC-UA 和 Modbus 之间选择

Image Image
Relay Outputs x 3

使用 PROFIBUS、PROFINET 或 EtherNet I/P 连接到 PLC,数据更新速率高达 500/秒。 灵活的数据配置,大端,小端

Image Image Image
i-BUS x 1

使用 WiFi 2.4G 连接到 PC 或移动设备,并使用适用于 iOS 和 Android 的 Proton Products Gauge 应用程序。 仪表配置和诊断的理想选择

1个模拟输出
(选修的)

速度,识别率


激光多普勒

3B 类可见激光。
波长 650 - 670 nm,通常为 658 nm,光束直径为 3mm (0.12”)
总发射功率40mW。 隔离距离处的功率密度 50mW/cm2

Laser Doppler

电气和运行要求

电源供应
18 - 30 Vdc

功耗
25 Watts

工作温度
5°C - 40°C (41°F-104°F)*

*请参阅附件了解高温保护选项

防护等级
IP 67


尺寸和重量


高度
220mm (8.7”)

宽度
130mm (5.1”)

厚度
78mm (3.1”)

重量
3kg (6.6lbs)


工业 4.0

超过 200 个数据字可用于与您的工业 4.0 解决方案进行通信。 数据字分为不同的功能组,以便轻松选择所需的功能组。
仪表 ID 数据字型号、序列号、固件APP版本、固件核心版本、固件日期
校准数据上次校准日期、自上次校准以来的天数、总运行时间、校准警报
验证数据SNR、信号幅度、良好读数、FFT 幅度
有线网络信息IP 地址、网络掩码、网关
WiFi网络信息IP 地址、网络掩码、网关、SSID
测量数据即时速度、平均速度、批次长度、总长度
诊断数据激光温度、APD 温度、激光开/关周期、激光功率
